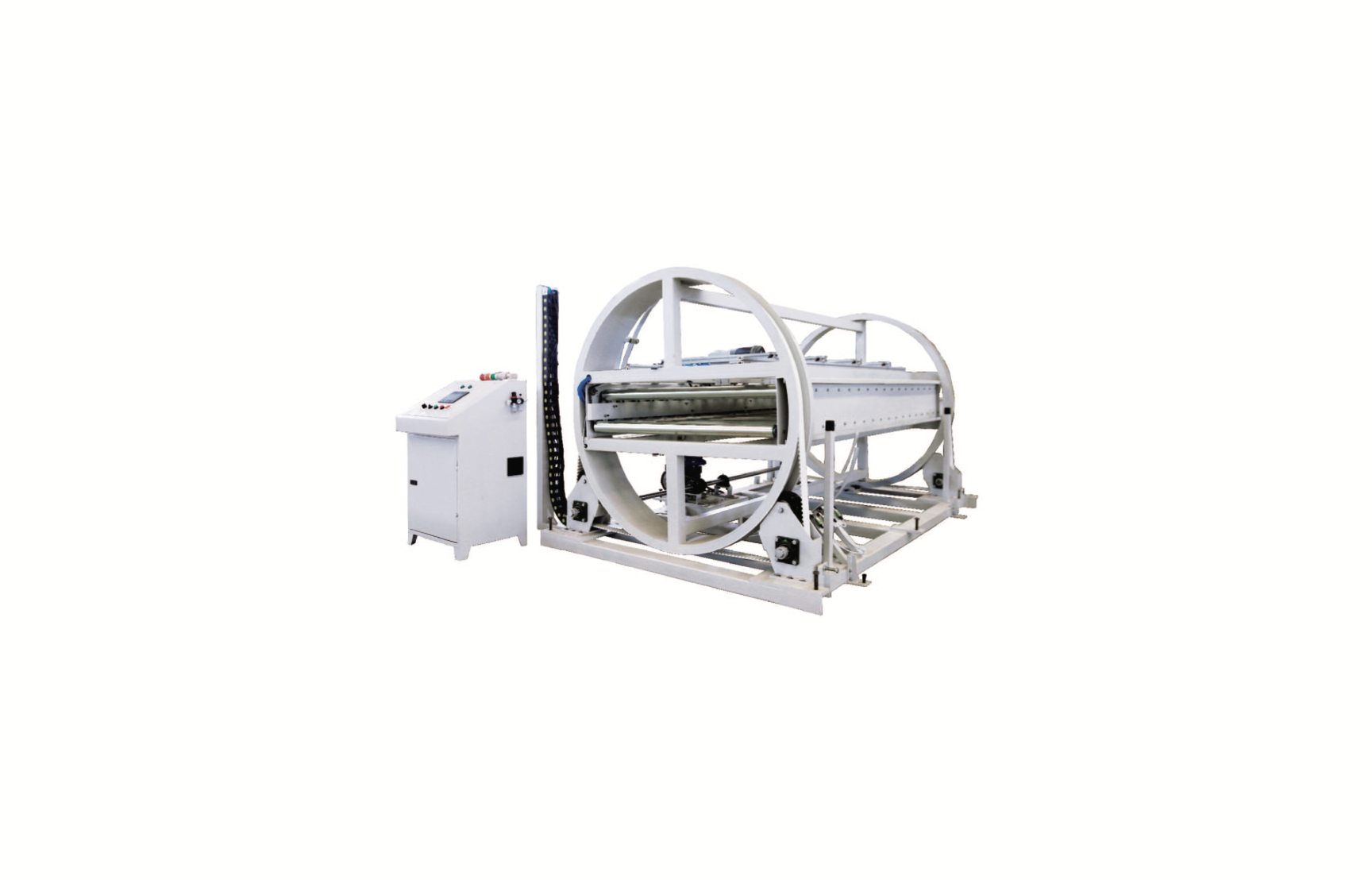

圆柱翻板机
寻求报价主要技术规格
- 型号
- JXYFB-1300
- JXYFB-1300
- 总功率（kw）
- 4.8Kw
- 4.8Kw
- 机器尺寸（mm）
- 3250×2400×1800mm
- 3250×2400×1800mm
概述
特殊设计的翻转机构，实现180度翻转，保证板在翻转时平稳，顺利。适合1220*2440大板使用。 该设备把工件通过动力辊轮输送进入圆柱翻板机,然后气缸压紧后实现翻转,最后送出翻板机。 设备配置上下辊轮,翻板机在完成一次翻板后不需要复位即可承接下一张板材。每分钟3-4张板，同质量产品间隔翻板，双速运行。

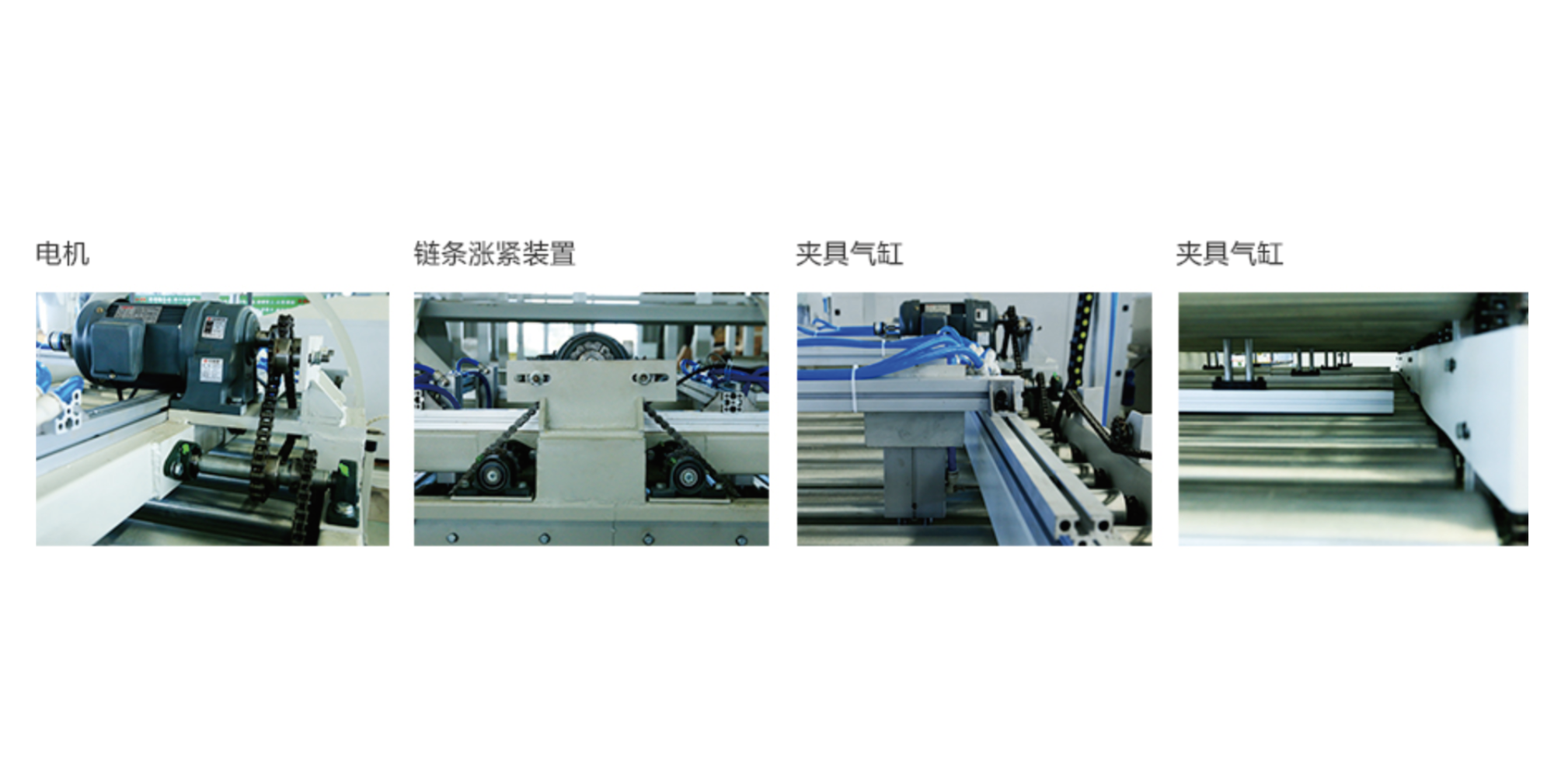

产品详情
机器配置
1、特殊设计的翻转机构，实现180度翻转，保证板在翻转时平稳，顺利。适合1220*2440大板使用。
2、该设备把工件通过动力辊轮输送进入圆柱翻板机,然后气缸压紧后实现翻转,最后送出翻板机。
3、设备配置上下辊轮,翻板机在完成一次翻板后不需要复位即可承接下一张板材。每分钟3-4张板，同质量产品间隔翻板，双速运行。
4、辊轮直径60mm,单排08B链轮,辊轮包胶厚度单边2.5mm,PU胶质，翻转传动链条20A,两条。
5、8套双联气缸同步压紧,缸径50mm。
6、PLC/变频器,低压电原件,控制电箱配置三色警示灯, 独立电箱控制。
技术参数
